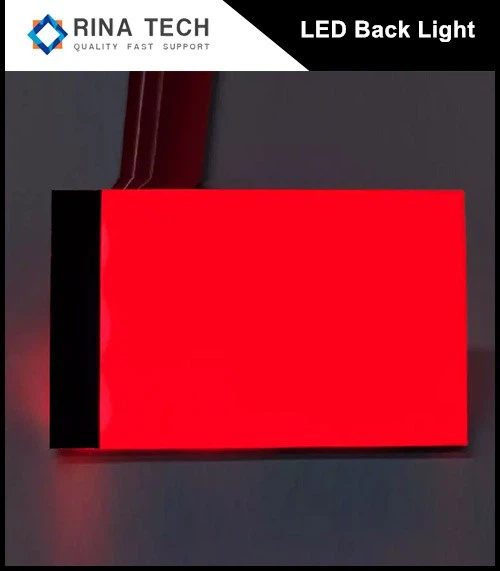

밝은 RGB 백라이트

1. LED 라이트 소스 모듈 : 색상 생성의 핵심 엔진
(1) 칩 레벨 정밀 구조
3-10 개의 컬러 매트릭스 아키텍처 :
단일 RGB LED 칩은 Sapphire 기질 질화염 (GAN) 에피 택셜 층으로 구성되며, 3 개의 핵심 광 방출 층은 MoCVD 기술에 의해 1000 도의 고온에서 성장합니다.
적색 라이트 칩 : Ingaal 알루미늄 인 (Ingaalp) 재료, 파장 620-630 nm (일반 625nm), 80lm/w보다 큰 광 효율
녹색 칩 : 질화염 (GAN) 기반 재료, 파장 520-530 nm (전형적인 525nm), 150lm/w보다 큰 빛나는 효능 (인간 눈의 가장 민감한 파장 밴드)
블루 칩 : 질화 갈륨 (GAN) 기반 재료, 파장 450-460 nm (전형적인 455nm), 200lm/w보다 큰 발광 효율 (최고 에너지 밀도)
3 색 칩은 0. 2-0. 2-0. 5mm Equidistant Matrix, COB (칩 온 보드) 또는 SMD (Surface Mount Device) 공정을 통해 통합되며 단일 모듈 칩의 밀도는 1000 조각/cm² (미니 LED 백라이트 모듈)에 도달 할 수 있습니다.
소형화 기술 혁신 :
소비자 등급 제품의 칩 크기는 1mm³ (예 : 0 6 0 3 패키지 : 1.6 × 0.8 × 0.8mm) 및 산업 등급의 고전력 칩 (예 : 10W RGB 통합 광원)은 세라믹 기판 와이어와 균등하게 유해한 환경과 동일하여 200도 및 200 도의 고온 및 균등하게 결합됩니다. 5%/1000 시간.

2. 광학 시스템 : 빛과 그림자의 "형성 공장"
(1) 라이트 가이드 플레이트 : 포인트 광원에서 면적 광원으로의 마법
핵심 기능 : LED에서 불연속 조명을 90%보다 크거나 동일한 90%의 밝기 균일 성 (고급 제품보다 95% 또는 동일)으로 균일 한 표면 조명으로 변환합니다.
재료 선택 :
PMMA (Acrylic) : 대형 디스플레이에 적합한 92% 광 투과율보다 크거나 동일합니다 (예 : 55- 인치 TV 라이트 가이드 플레이트 두께 3-5 mm)
PC (폴리 카보네이트) : 온도 저항 -40 정도 ~ 120도, 고온 차이 시나리오에 적합합니다.
미세 구조 설계 :
바닥 표면에는 피라미드 / 원통형 점 (직경 5-50 μm, 밀도 10-200 dots / cm²)이 새겨 져 있으며, 이는 빛의 전체 반사 원리를 통해 빛의 흐름을 안내하며, 가장자리 사고 가이드 플레이트는 측면 반사기와 결합되어야합니다 (98%보다 더 크게 또는 98%와 동등한)가 필요합니다.
(2) 디퓨저 : 빛과 그림자를 부드럽게하는 "필터"
이중층 구조 설계 :
상단 디퓨저 : 안개 30-50%, LED graininess 제거, 표면 거칠기 RA가 1μm 이상 또는 동일합니다.
하부 디퓨저 : 안개 10-20%, 가이드 플레이트의 균질화를 지원하고 밝기 향상 필름 (프리즘 필름)과 협력하여 전면의 밝기를 20-30%로 증가시킵니다.
기술 혁신 : 나노 스케일 이산화 실리콘 (SIO₂) 입자 분산 기술, 입자 크기는 5-10 μm에서 제어되며, 안개 전환의 황금 균형이 달성됩니다 (예 : 40% 또는 동등한 안개에서 85% 투과율).
(3) 반사기 및 필터 : 빛과 그림자의 "효율 관리자"
반사기 :
PET 기판은 고도로 반사 된은 필름 (반사율이 99%@450-700 nm)으로 코팅되고, 에지 각도는 45 도로 설계되며, 이는 가벼운 가이드 플레이트로의 광 누출을 반영하며, 가벼운 효율 사용률은 70%에서 90%이상 증가합니다.
필터 :
색상 향상 필터 : ITO 전도성 필름 나노 결정 코팅을 통해 길 잃은 빛 (예 : 녹색 빛에서 500nm 이하의 짧은 파장 조명)을 흡수하여 순수한 색상 순도를 향상시킵니다 (RGB Trichromatic Half-Maximum width는 10nm보다 작거나 동일)
낮은 블루 라이트 필터 : 415-455 nm (10%이하 이하)에서 유해한 청색광을 차단하는 반면, 건강 요구에 대해 460-495 nm (주기 시계 조절)에서 유익한 청색광을 유지합니다.

3. 드라이버 회로 : 빛과 그림자의 "지능형 뇌"
(1) 핵심 아키텍처를 제어합니다
MCU 칩 :
그것은 32- 비트 암 Cortex-M3 Core (STM32F103과 같은), 16- 비트 PWM 해상도 (65536 밝기 조정 수준)를 지원하고 내장 된 색상 전환 알고리즘 (RGB → HSV → YUV)을 보유하고 동적 온도 (RGB → HSV → YUV)가 내장되어 있습니다.
PWM 드라이버 :
일정한 전류 드라이브 모드 (현재 정확도 ± 1%)는 20-2000 Hz Dimming 주파수를 지원하고 고주파 PWM (1000Hz 이상)은 인간의 눈에 가시 깜박임을 제거합니다 (IEEE PAR 1789 위험없는 표준에 따라).
(2) 지능형 상호 작용 기술
다중 보호 콜 호환 :
DMX512 : 독립적 인 제어 채널의 512 채널이있는 전문 스테이지 조명 프로토콜과 300m 이상의 통신 거리 (신호 증폭기 포함)
SPI/TTL : 주류 소비자 전자 공학 프로토콜, 데이터 전송 속도 10Mbps, 모바일 앱의 실시간 색상 등급 (예 : Razer Chroma Ecosystem)을 지원합니다.
무선 제어 : 20 미터 이내에 무선 네트워킹을위한 통합 BLE 5. 0/Wi-Fi 모듈 및 OTA 펌웨어 업그레이드 (예 : Philips Hue System)를 지원합니다.
(3) 신뢰성 설계
폐 루프 온도 제어 :
내장 NTC 서미스터 (정확도 ± 0. 5도), LED 접합 온도가 80도를 초과 할 때 자동 전류 분해 방지 (알루미늄 기판 소열 설계) (5도 /W보다 열 저항성)를 사용하여 {5}}}도 ~ 60도 환경에서 안정적인 작동을 보장합니다.
전력 적응 :
광범위한 전압 입력 (dc 5-24 v), 통합 과전압/저전압 보호 (5μs보다 적은 응답 시간) 및 30dBμV/M (CE EMC Class B Compliant) 미만의 EMI 노이즈 컨트롤을 지원합니다.
구성 요소 시너지 : 부품에서 시스템으로의 성능이 뛰어납니다
세 가지 핵심 구성 요소는 광학 시뮬레이션 (LightTools 모델링), 열 흐름 분석 (플로더 시뮬레이션) 및 제어 알고리즘 최적화를 통한 심층 협업에 최적화됩니다.

디스플레이 시나리오 : LED 칩의 정확한 파장 (± 2nm 편차) 라이트 가이드 플레이트 도트 밀도 최적화 (오류 ± 5 포인트/cm²) MCU 동적 색 색 영역 매핑 알고리즘 ΔE<1 professional-grade color accuracy (3 times better than ordinary displays).
조명 장면 : 디퓨저 헤이즈 대 LED 피치 (예 : 40% 안개 확산기의 5mm 피치)의 황금 비율 (예 : 40% 안개 확산기가있는 5mm 피치) 깜박임이없는, 고합성 및 편안한 조명을위한 PWM 드라이버의 고주파수 (19보다 작거나 동일).

여러 응용 시나리오 : 디스플레이에서 장면 기반 조명까지
1. 장치의 핵심 광원을 표시하십시오
소비자 전자 장치 :
휴대 전화/태블릿 : AMOLED 스크린의 RGB 서브 픽셀 자체 조명 (예 : Samsung Galaxy Series) 또는 LCD 화면의 RGB 백라이트 모듈 (DCI-P3에서 Color Gamut의 최대 95% 증가)
컴퓨터 모니터 : Rog Gaming Monitors는 Aura Sync RGB 백라이트와 함께 백라이트입니다.
TV : TCL X11G와 같은 미니 LED 백 클리트 TV, 100의 대비 비율을 가진 수천 개의 RGB 마이크로를 통한 로컬 디밍, 000 : 1
전문 분야 :
의료 디스플레이 : ΔE로 교정 된 RGB 백라이트로 DICOM 표준에 대한 정확한 색상 재생산<1
보안 모니터링 : 넓은 온도 범위 ({-40 학위 ~ 85도) RGB 백라이트 모듈, 24- 극한 환경에서의 연속 모니터링에 적합합니다.
2. 장면 기반 스마트 조명
상업용 공간 :
고급 상점 : 조절 식 색상 온도 (2700k 따뜻한 조명에서 6500k 냉간 광선) 역동적 인 색상, 인체 감지 "낮에는 콜드 라이트 쇼핑 가이드, 밤에 따뜻한 가벼운 분위기"자동 스위칭
광고 로고 : RGB 백라이트 스트립이 내장 된 3D Luminous 텍스트, 원격 앱 컨트롤 지원, 브랜드 색상의 실시간 변경 (예 : 월드컵에서 이벤트 테마로 상점 로고 변경)
가정 및 차량 :
스마트 홈 : Philips Hue Smart Strip Light, Zigbee Protocol, 음성 제어를 통해 연결된 스마트 스트립 조명 ( "영화 모드로 바꾸기 : 빨간색 30% 블루 70%")
인테리어 : Mercedes-Benz Mbux 시스템의 64- 컬러 RGB 주변 조명, 링키지 내비게이션 큐 (조향시 측면 조명 플래시), 동적 속도 변화 (가속시 밝기 그라디언트 향상)
3. 신흥 기술의 수렴
VR/AR 장치 : PICO 4의 RGB 백라이트 패스트 응답 화면 (120Hz 새로 고침 비율)은 모션 아티팩트를 줄이고 가상 세트의 색상 충실도를 향상시킵니다.
원예 조명 : 녹색 빛과 결합하여 시각적 효과를 개선하기 위해 수직 농업 LED 모듈에 적용되는 녹색 빛과 결합 된 적색광 (광합성 촉진)과 청색광의 정확한 비율
